Установка печных приборов

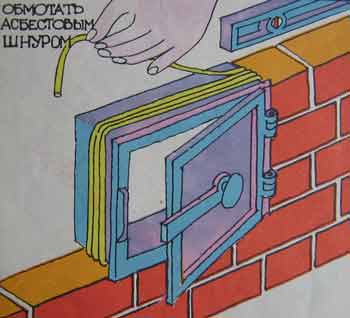

 К одному из отверстий в верхнем углу рамки привязывают мягкую проволоку или кусок шпагата длиной 50-60 см. Разметив по чертежу место, где должна стоять дверка, и выверив уровнем его горизонтальность, расстилают раствор. Дверку ставят на место и, чтобы она не упала, натягивают проволоку, а ее свободный конец придавливают к кладке кирпичом. С помощью отвеса, регулирую проволокой, устанавливают дверку. Закрепив дверку в кладке, проволоку отвязывают. Если нет асбестового шнура, оставляют зазор 3-4 мм между рамкой топочной дверки и кладкой. Топочные дверки крепят с помощью кляммер из полосовой стали, наклепываемых на рамку дверки. (Нельзя использовать полоски стали для устройства перекрытия над топочной дверкой). Прочистные, поддувальные, вьюшечные дверки крепят проволокой, концы ее заделывая в кладку. Вьюшки и вьюшечные задвижки, обмазав рамки глиняным раствором, накладывают на соответствующие каналы. |
Устройство горизонтальной разделки |
 Горизонтальную разделку дымовой трубы удобно выкладывать с помощью шаблона. Сечение нижнего отверстия совпадает с сечением дымовой трубы ниже разделки. Сечение увеличивается ступенями шириной 4 си, высота ступени равна высоте ряда кладки (7 см). Верхнее отверстие равно по размеру разделке в плане, общее расширение составляет 12 см в каждую сторону. Шаблон собирают из двух частей (по диагонали), которые скрепляются между собой крючками. Чердачное перекрытие часто засыпают торфом, опилками, сверху их засыпают слоем шлака, земли, песка толщиной не менее 20 мм. Разделка должна возвышаться над засыпкой не менее чем на 70 мм. Около нее делают полностью несгораемую засыпку толщиной не менее 100 мм. |
Кладка дымовой трубы |
 При толщине стен печи не менее ½ кирпича устраивают насадные трубы на массиве печи. Если в доме строится несколько печей, лучше установить коренную трубу, сооружаемую отдельно от печей и соединяемую с ними перекидными рукавами. Полезное сечение трубы указывают на чертеже, оно колеблется от 1/2х1/2 до 1х1 кирпич. Сечение меньше 1/2х1/2 не допускается. Труба обеспечивает нормальную тягу, если ее высота от уровня колосниковой решетки не менее 5 м. Над кровлей здания делается утолщение стенок трубы (выдра), предохраняющее чердачной помещение от попадания осадков. Щели закрывают воротником из листовой стали, заправляя края воротника под выдру. Труба заканчивается оголовком, который сверху покрывают слоем цементного раствора с откосом наружу. | |
| Последнее обновление 12.06.12 09:16 |
Организация рабочего места |
 Кладка трубы ведется с одной позиции. Для обеспечения ее вертикальности на чердаке, на один из дальних от рабочего места уголков опускают отвес. Если точка над углом не попадает на обрешетку, к стропилам прибивают брусок и в нужной точке вбивают гвоздь. Кладку ведут по шнуру, а остальные углы проверяют через 5-6 рядов по угольнику. |
Определение высоты трубы |
 Высота трубы над крышей зависит от ее расположения относительно конька крыши. При расстоянии:
|
Устройство подмостей |
 Кладка верхней части печи ведется с подмостей шириной не менее 1 м. При высоте подмостей более 1,1 м они должны иметь ограждение высотой не менее 1 м. Ограждение состоит из поручня, одного-двух горизонтальных элементов и нижней бортовой доски высотой не менее 15 см. Нельзя устраивать подмости на стульях, табуретках, деревянных чурбаках или сложенных насухо кирпичных столбах. Материалы располагают на подмостях не ближе 30 см от края.  Если строение не имеет чердачного перекрытия, кладка трубы ведется с настила, уложенного по балкам. Настил укладывают из досок толщиной 40-50 мм и ограждают перилами. Для передвижения по незавершенному чердачному перекрытию, из 40-50-миллиметровых досок устраивают ходы шириной не менее 0,7 м. Концы досок должны быть закреплены, ход с обеих сторон ограждают поручнями. Недопустимо использоать для хождения доски, подшитые к балкам снизу. |
