Отопительная печь 51х140 см В.Быкова

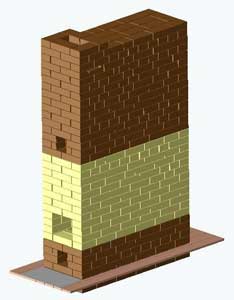

Отопительная печь 51х140 см В.Быкова является пятой и самой большой из семейства «простушек». Конструкция печи была опубликована в журнале «Дом» №6/96. Печь в основании имеет размеры 2 на 5½ кирпича, высота печи 215 см. Автор называет ее кратко – ТТС, что расшифровывается как «толстостенная теплая стена». Теплоотдача печи составляет 2400 ккал/ч. При этом на переднюю и заднюю стенки приходится по 280 ккал/ч, на боковые – по 920 ккал/ч. Дымовой канал имеет сечение 13х26 см.По своим параметрам печь может отлично вписываться в простенок между двумя комнатами. При этом она является и частью стены, разделяющей комнаты, и отопительным прибором, обогревающим их.Конструкцию печи можно условно разделить на две части: нижнюю – топочную и верхнюю – газоотводящую. В нижней части имеются два канала: нисходящий и восходящий. Наличие этих каналов позволяет производить нижний нагрев печи и выровнять температуру общего нагрева элементов печи, предотвращая их от термического повреждения.
Верхняя часть печи очень похожа на конструкцию, выполненную в виде колпака, однако имеющийся колпак разделен на пять вертикальных, восходящих и нисходящих, каналов. В свою очередь эти каналы имеют структуру сита, за счет чего резко возрастает площадь внутренней поверхности печи, соприкасающейся с разогретыми газами. Это приводит к значительному повышению кпд печи и ее теплоотдаче.
