Отопительная печь 1880х640 Я.Г.Порфирьева

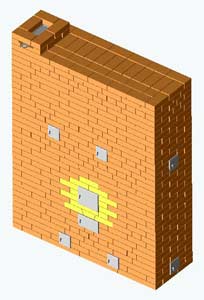

 Отопительная печь 1880х640 Я.Г.Порфирьева была опубликована в его книге «Печные работы». Печь имеет нижнюю и верхнюю отопительные камеры и усиленный нижний обогрев. Конструкция печи выполнена таким образом, что прогрев ее массива осуществляется ниже расположения зольной камеры. При этом воздух в помещении прогревается равномерно и разность температур у пола и потолка не превышает 2-3 градусов. Теплоотдача печи составляет 5,5 кВт (4700 ккал/ч), при одноразовой топке в сутки, 6,6 кВт (5700 ккал/ч), если топить два раза. Площадь отапливаемого помещения составляет не менее 55 м2. Печь работает по принципу «свободного движения газов». Обе камеры, нижняя и верхняя, разделены на отдельные параллельные каналы. Применение таких каналов позволяет увеличить внутреннюю теплопоглощающую поверхность печи и сделать ее на 30-35% больше, чем внешняя теплоотдающая поверхность. Этим обеспечивается сохранение тепла и стабильная температура в обогреваемом помещении в промежутках между топками. Иными словами, эта печь работает по тому же принципу, что и двухколпаковая печь, но имеющая большую внутреннюю поверхность колпаков. Порядовка печи у автора выполнена таким образом, что в ее конструкции присутствуют только целые кирпичи и половинки. Это упрощает ее строительство, но нарушает перевязку швов. Имеются места, где шов без перевязки распространяется на три горизонтальных ряда. Я постарался учесть этот нюанс в данном проекте. Использование в конструкции печи ¾ кирпичей позволило сделать перевязку более качественной, но несколько усложнило проект. |
