Печь "Шведка" на 2 этажа

Печь «Шведка» хороша сама по себе, а если она к тому же умеет отапливать два этажа в вашем доме – хороша вдвойне. Данную конструкцию предложил и опубликовал в журнале «Советы профессионалов» №2 за 2000 год Е. Гудков. Размер печи в основании на первом этаже составляет 890х890 мм (3,5х3,5 кирпича), на втором этаже – 380х890 мм (1,5х3,5 кирпича).
Печь способна отапливать две комнаты на первом этаже в небольшом дачном доме и комнату на мансарде. К сожалению автором не представлены данные по теплоотдаче печи, однако, исходя из ее конструкции и размеров можно предположить, что суммарная площадь комнат первого этажа составит 20-25 м2, второго – около 15 м2.
Наличие 2-х конфорочной варочной плиты позволит не только приготовить пищу, но и быстро прогреть одну из комнат на первом этаже дома. При этом плита установлена таким образом, что ее, при необходимости, легко достать со своего места и снять.

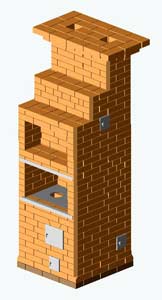

Итак, печь представляет собой шведку с тремя вертикальными каналами. Причем это относится как к конструкции первого этажа, так и второго. Заслонки печи позволяют обогревать раздельно каждый из этажей, либо производить это одновременно. Заслонки режимов работы печи установлены на первом этаже, а общая дымовая задвижка – на втором. Автор рекомендует вместо обычных задвижек на первом этаже установить поворотные задвижки (шиберы). Это предотвратит возможное поддымливание печи через зазоры рамок обычных задвижек. Отдельного «летнего» хода печь не имеет.
Предлагаемый здесь вариант печи рассчитан для дома, где высота потолков на первом этаже составляет 2 м 60 см, на втором – не ниже 2 м 40 см. Однако конструкцию печи можно легко изменить так, что она впишется в помещение с другими габаритами. Для этого необходимо добавить (либо сократить) количество рядов в кладке.
Базовый вариант печи предусматривает футеровку топливной камеры огнеупорным кирпичом, установленным на ребро. Если печь будет использоваться периодически, данную футеровку можно не делать. При этом нагрев печи и помещения будет происходить быстрее. В том случае, если Вы рассчитываете использовать данную печь регулярно и в интенсивном режиме, необходимо, начиная с 5 ряда и по 11 ряд включительно, применить для всего массива печи шамотный кирпич.
