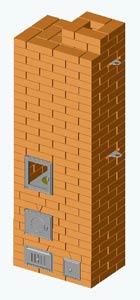

Отопительно-варочная печь 2х3 кирпича
 В коллекции моих проектов имеется печь "Простушка" размером всего 2х3 кирпича. Печь эта отопительная и предназначена только для обогрева помещения. Мне неоднократно поступали вопросы, как в печь такого же размера приспособить варочную плиту.Что-то похожее я нашел среди отопительно-варочных печей Кузнецова, а именно ОВИК-12. Однако эта печь не имела футеровки топливной камеры шамотным кирпичом и показалась мне не очень надежной. Можно было бы сделать у печи шамотный пояс, выполнив из огнеупорного кирпича ряды с 5-го по 11-й, однако я решил сделать проект более дешевым и выполнить кладку керамическим кирпичом в этих рядах в четверть кирпича, а в освободившееся пространство поместить шамотное ядро печи. В результате получилась печь, имеющая варочную плиту с одной конфоркой. Варочная камера печи снабжена дверкой со стеклом. Это позволяем использовать варочную камеру как духовой шкаф, сохраняя длительное время в ней высокую температуру при закрытой дверке. Если же в начале топочного процесса оставить эту дверку открытой, помещение будет прогреваться значительно быстрее за счет тепла исходящего от варочной поверхности. Печь имеет «летний» ход, что дает возможность готовить на плите и в камере в теплое время года. Кроме этого обеспечивается легкая растопка печи после ее длительного неиспользования. С 21 по 27 идут попарно повторяющиеся ряды печи. Что это означает? Если добавить два аналогичных ряда к печи в этом месте – это позволит увеличить ее высоту на 14 см. Если убрать 2 ряда, печь станет ниже на 14 см. При этом раскладку кирпичей в рядах менять не придется. То есть, конструкция печи позволяет использовать ее в помещениях с разной высотой потолка. Наращивать печь вверх более чем на 2 ряда не рекомендуется. Увеличенный верхний колпак при этом может настолько остудить отходящие из печи газы, что может начаться образование конденсата. Уменьшить размер печи можно и на 4 ряда. При этом, конечно, теплоотдача печи уменьшится, но зато печь впишется в размеры Вашего помещения. Печь имеет размеры в основании 510х770 мм. Высота ее составляет 2 м 10 см. Теплоотдача не менее 2700 Вт при двухразовой топке. Площадь отапливаемого помещения до 20 м2. |
