Как поступить, если площадь отапливаемого помещения велика, состоит из нескольких комнат, которые невозможно обогреть одной печью? Можно конечно поставить несколько печей в доме, но будет ли это экономически оправданным решением вопроса?

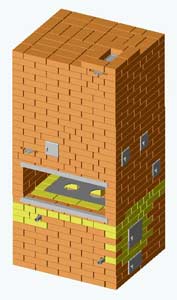

Одним из выходов из данной ситуации может являться установка печи с котлом водяного отопления. Проект данного обогревательного устройства позаимствован из книги Я.Г. Порфирьева «Печные работы». Конструктивно оно представляет собой отопительно-варочную печь, оборудованную котлом, расположенным в топливной камере печи.
Размеры печи в основании составляют 1020х1160 мм при ее высоте 2 м 38 см. Размеры котла: длина – 750 мм, ширина – 500 мм, высота – 350 мм. Теплоотдача печи при двухразовой топке около 5,5 кВт (5000 ккал/ч), теплоотдача котла при усиленной топке - 17-18 кВт (14-15 тыс. ккал/ч). Использование котла такой конструкции позволяет обогреть помещение площадью до 200 м2.
На изготовление и установку котла в печи следует обратить особое внимание. Что является важным в данном случае?
- Труба верхнего вывода из котла (подача) должна ввариваться в корпус котла в самой верхней его точке.
- Нагретая вода должна сразу же уходить из котла в систему, а не собираться под верхним перекрытием котла в виде пара. Если там соберется пар, то он, в конце концов, выйдет оттуда в систему, но при этом произойдет гидравлический удар, сопровождаемый хлопком, что может в итоге привести к разрушению системы отопления.
- При установке котла можно даже несколько поднять тот его край, где находится труба подачи.
- Котел должен устанавливаться таким образом, чтобы между ним и прилегающими стенками печи оставался промежуток не менее 5-6 мм. Он необходим для компенсации термического расширения котла.
- Печь желательно устанавливать таким образом, чтобы труба обратной подачи (нижняя в котле) находилась как можно ближе к уровню пола в отапливаемом помещении. Это будет способствовать свободной циркуляции нагретой воды в системе. Если этого сделать невозможно, следует установить насос на систему обратной подачи воды.
- Для поддержания экономичной работы котла следует по мере необходимости, но не реже одного раза в месяц, производить очистку поверхности котла от сажи и зольных отложений.
Варочная плита в данной конструкции печи играет вспомогательную роль. Из-за близости к ней котла она никогда не будет прогреваться так, как это происходит в обычных варочных печах. Поэтому на данной плите сварить что-нибудь будет проблематично. Она служит в основном для того, чтобы разогреть пищу, нагреть воду, либо высушить какие-нибудь овощи, фрукты и т.д. Конечно, это является некоторым неудобством, но приходится выбирать.
|
