Отопительно-варочная печь "Шведка"

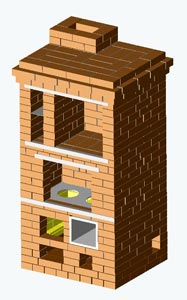

В данной статье Вы найдете описание и проект отопительно-варочной печи типа «Шведка». Данная печь является, наверно, одной из самых распространенных по своей конструкции. По своим габаритам она довольно компактна, но при этом может производить обогрев помещения площадью до 30 м2. Размеры печи 1020х885х2030мм. Мощность печи не менее 3,2 кВт или 2750 ккал/час.
Конструкция печи такова, что ее удобно располагать в двух смежных помещениях. При этом топочная часть с плитой и духовым шкафом будет обращена в сторону кухни, а задняя часть, где проходят основные обогревательные каналы, в сторону жилого помещения. Такое разделение позволяет сделать всю конструкцию печи визуально еще более компактной.
В Интернете имеется великое множество описания печей такого типа, однако, при реальном создании данного проекта, заказчиком были выдвинуты следующие условия:

Размер обогреваемого помещения – дачный домик из силикатных блоков 4 на 7 метров.
Печь будет использовать в качестве основного топлива дрова. При этом не исключено применение и других видов топлива.
Футеровка топливной камеры и соседних объектов печи должна быть только внутренней. Связано это было с тем, что постройка будет производиться из качественного кирпича и какое-либо оштукатуривание печи в дальнейшем не предусматривается. Выведенный наружу огнеупорный кирпич, по мнению заказчика будет портить внешний вид печи.
Печь должна быть выполнена в толстостенном варианте. Установка кирпичей во внешнем ряду на ребро не допускается.
Печь должна иметь в своем составе сушильную камеру.
